Editor manual - Manual de instruções
PDF Manual de instruçõesTentámos conceber o editor manual da forma mais simples possível, para que possa ser utilizado até por utilizadores com experiência informática limitada. Ainda assim, requer uma breve introdução e um pouco de prática. Quando se habituar a ele, a criação de esquemas de corte será rápida e simples.

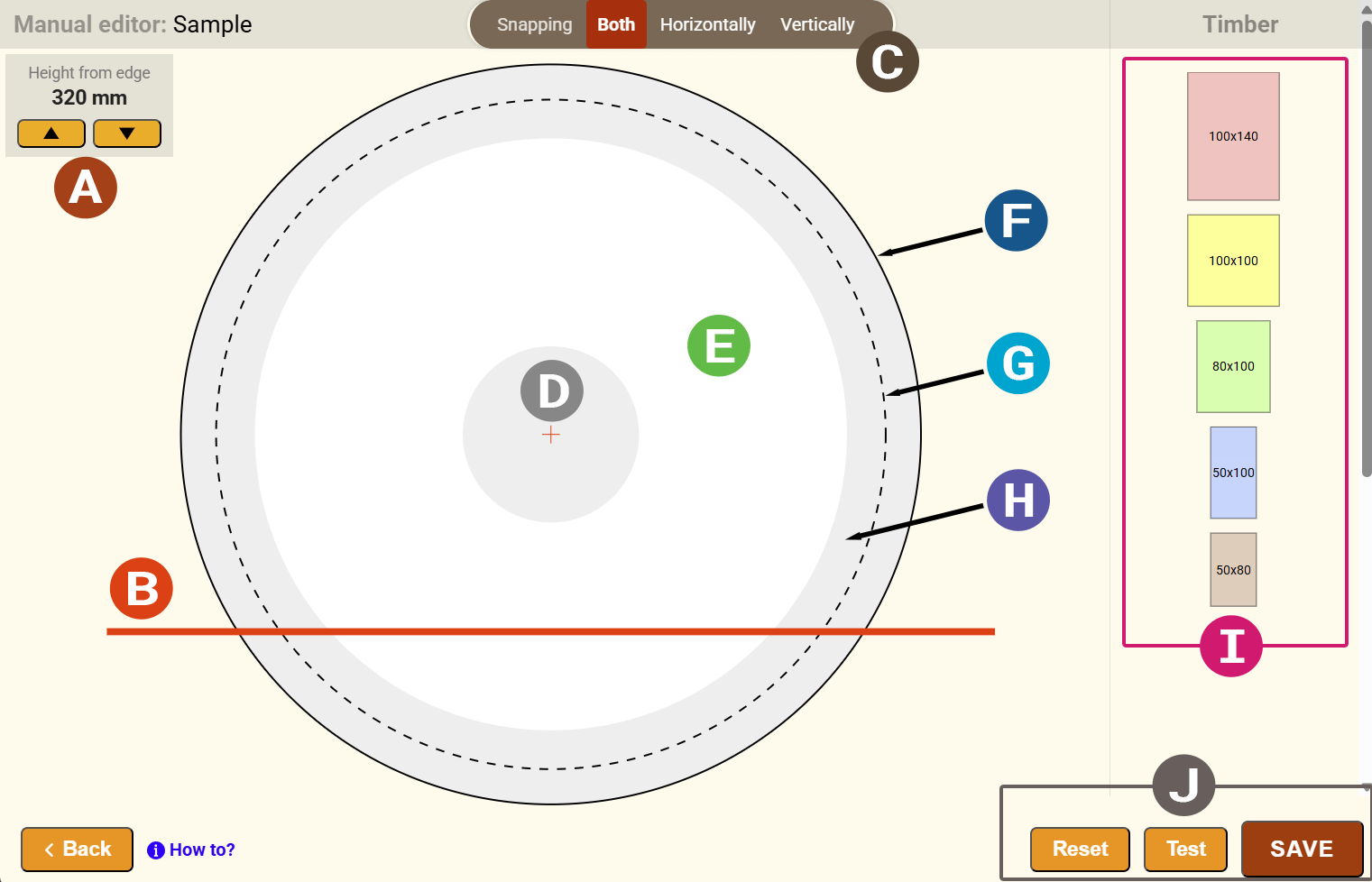

A | Definição do plano de corte básico |
|---|---|
B | Plano de corte de referência (baseline) |
C | Encaixe |
D | Cerne |
E | Alburno |
F | Diâmetro maior |
G | Diâmetro menor |
H | Zona de borda irregular |
I | Artigos de madeira serrada |
J | Botões para processar o esquema |
Definição do plano de corte básico (baseline)
Defina a altura do plano de corte básico (linha de base) utilizando os botões na margem superior.
Esquema sem rotação
Nos esquemas sem rotação do toro, a linha vermelha – a linha de base – representa o limite inferior abaixo do qual não podem ser colocados quaisquer elementos de madeira serrada. A sua altura mínima, medida a partir da base, é determinada pelo tipo de máquina atribuída ou pelo seu parâmetro “altura mínima de corte”.
Esquema com rotação
Nos esquemas com rotação, a colocação da linha de base é arbitrária. A condição básica é que, após a rotação, a base definida pela linha de base seja suficientemente larga para o posicionamento estável do toro. A linha vermelha paralela mais fina indica a espessura mínima da última tábua, pelo que os elementos de madeira serrada nessa área devem ser colocados mais acima e devem estender-se para além dessa linha. A distância entre a linha de base e a espessura mínima é definida para a máquina em questão pelo parâmetro “espessura mínima da última tábua”.
Inserção de elementos de madeira serrada
No lado direito, na secção do editor, são apresentados os elementos de madeira serrada atribuídos ao esquema de corte. Para colocar madeira serrada na área do toro, clique no elemento selecionado. O elemento de madeira serrada será colocado automaticamente na área do toro.
Colocação de madeira serrada
Comece por colocar a madeira serrada sobre a linha de base, da esquerda para a direita. Posicione o cursor sobre o elemento de madeira serrada, prima o botão do rato e arraste a madeira serrada para o local no perfil do toro onde pretende posicioná-la. Vá colocando gradualmente os outros elementos de madeira serrada da esquerda para a direita, em camadas. Quando o elemento de madeira serrada estiver na posição correta e à distância correta da restante madeira serrada, para manter a largura de corte, surgirá uma linha azul fina ou várias linhas, e o elemento encaixará exatamente no lugar, de modo a manter a largura de corte. Solte o botão do rato e o elemento de madeira serrada ficará corretamente colocado.
Rodar / eliminar elementos de madeira serrada
Os elementos de madeira serrada podem ser rodados ou eliminados. Posicione o cursor sobre o elemento de madeira serrada e prima a tecla "R" para o rodar ou a tecla "D" para eliminar o elemento em causa.
Encaixe
O sistema encaixa automaticamente o elemento de madeira serrada, horizontal e verticalmente, nos elementos já colocados na área. No entanto, em certos casos, é necessário desativar o encaixe. Para esse efeito, existe um interruptor na parte superior do editor, onde uma das direções de encaixe pode ser desativada. Por exemplo, se selecionar a opção vertical, o encaixe horizontal será desativado e poderá mover o elemento livremente na direção horizontal.
Zoom - ampliação
Ao rodar a roda do rato, o esquema de corte pode ser ampliado ou reduzido.
Testar e guardar o esquema
Depois de colocar vários elementos de madeira serrada, recomendamos que verifique regularmente o esquema premindo o botão Teste. Se a posição de qualquer elemento de madeira serrada estiver incorreta, o sistema assinalará os elementos problemáticos. Se o esquema estiver concluído, prima o botão Guardar, o esquema será guardado no nosso sistema, os passos individuais de serragem serão gerados e enviados para a aplicação móvel.
